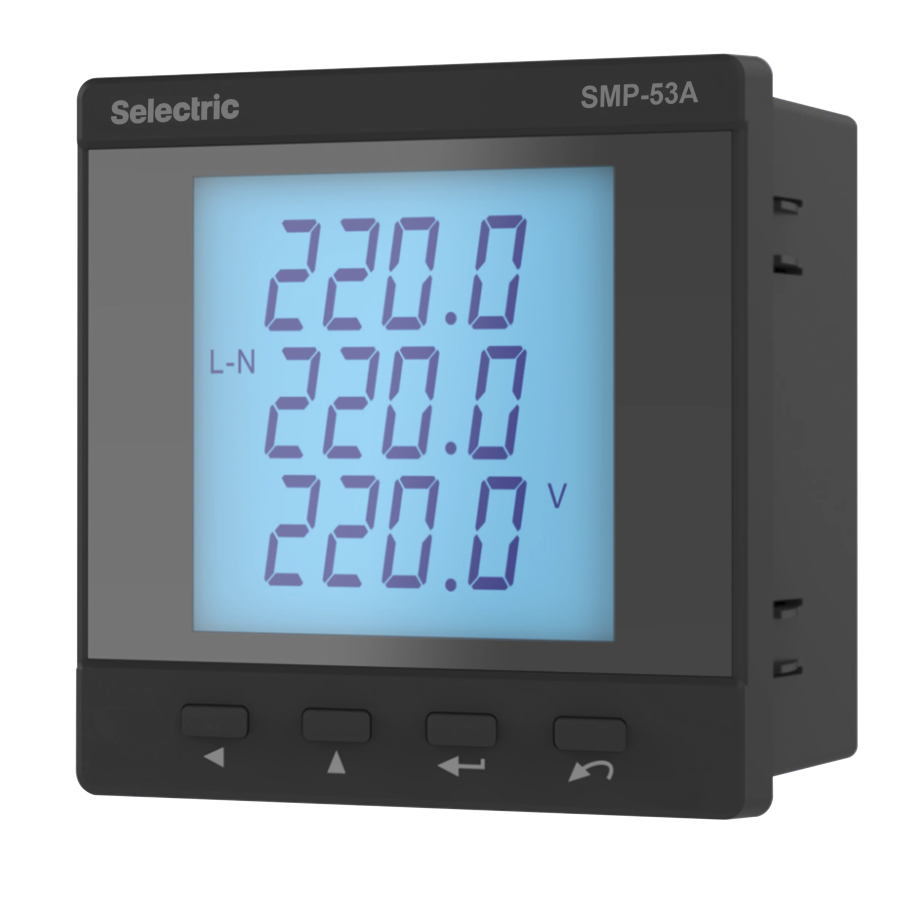

SMP-53A-LM96(72) — компактный многофункциональный измерительный прибор промышленного класса для мониторинга параметров электросети, измерения энергопотребления и интеграции в системы диспетчеризации и автоматизации. Устройство разработано на базе высокопроизводительного промышленного микропроцессора и предназначено для применения в распределительных шкафах с ограниченным монтажным пространством.

Прибор обеспечивает высокоточную обработку данных в реальном времени и поддерживает контроль параметров трёхфазных сетей. Благодаря выбору форм-фактора 96×96 или 72×72 мм устройство идеально подходит для низковольтных шкафов, этажных распределительных щитов и систем автоматизации зданий.

Основные функции:

Измерение трёхфазного напряжения и тока
Измерение активной, реактивной и полной мощности
Измерение коэффициента мощности
Контроль частоты сети
Анализ гармоник со 2-й по 31-ю
Учёт активной и реактивной энергии
Контроль тока нейтрали
Сигнализация превышения уставок
Журнал событий
Импульсный выход энергии
Поддержка цифровых входов и релейных выходов
Интерфейс RS-485 с поддержкой Modbus RTU

Степень защиты IP

фронтальная панель IP65, корпус IP30

Способ установки

в монтажное отверстие

Напряжение питания

95-250В AC/DC; 47-440 Гц

Ширина, мм

96(72)

Глубина, мм

Высота, мм

96(72)

Входы напряжения (V1, V2, V3, VN)

3x57.7/100В~220/380В, 50Гц

Класс точности

0,5S

Интерфейсы и протоколы

RS-485; Modbus RTU;

Поддержка цифровых входов/выходов

Для форм-фактора LM96: 4 цифровых входа DI; 2 релейных выхода DO; 1 импульсный выход энергии; Для форм-фактора LM72: 2 цифровых входа DI; 1 импульсный выход энергии;

Документы Прибор многофункциональный измерительный Selectric SMP-53A-LM96(72)

Паспорт SMP-53A (LM72-96)

Руководство по заказу устройств SMP

Руководство пользователя SMP-53A-LM72

Руководство пользователя SMP-53A-LM96

Сертификат об утверждении СИ устройств SMP
