Описание
Реле защиты Selectric — это комплексное решение для оборудования низкого напряжения, предназначенное для работы с двигательной и статической нагрузкой, которое объединяет в себе функции защиты, управления, контроля температуры, мониторинга изоляции и передачи данных в систему DCS, удовлетворяя все ключевые требования.
Документы
Номенклатура

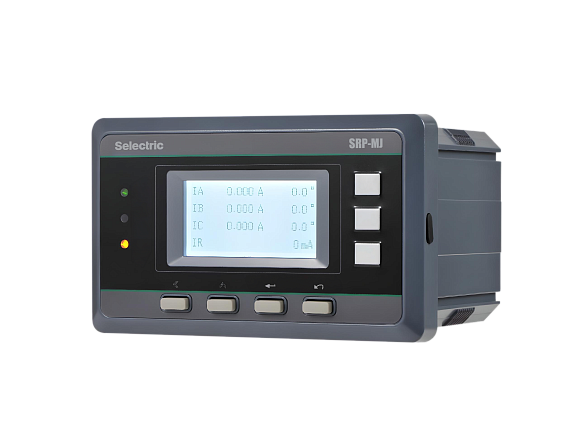

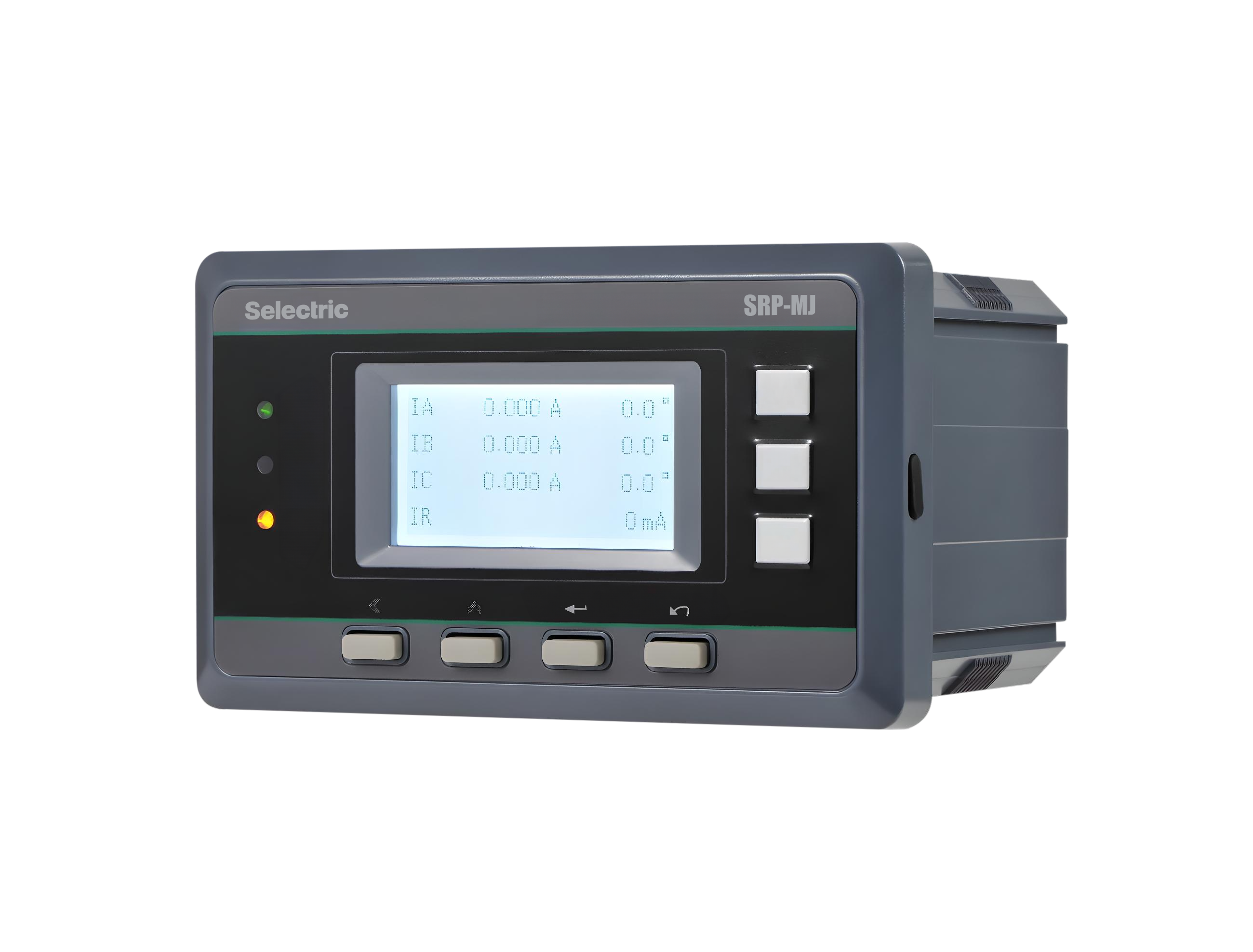

Реле защиты двигателя Selectric SRP-MJ AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+1T+1хRS-485(доп. канал); DO2(НО);
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MJ-EXW6A5AACA
Применение
Для двигателя
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485 + дополнительный 1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO1 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход NTC для измерения температуры
Цена:
37 924 ₽
Реле защиты двигателя Selectric SRP-MJ AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+1T+1PROFIBUS DP; DO2(НО);
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MJ-EXW6A5AADA
Применение
Для двигателя
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485; 1 порт PROFIBUS DP
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO1 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход NTC для измерения температуры
Цена:
37 924 ₽
Реле защиты двигателя Selectric SRP-MJ AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+3T; DO2(НО);
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MJ-EXW6A5AAEA
Применение
Для двигателя
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO1 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 3 входа NTC для измерения температуры
Цена:
29 940 ₽

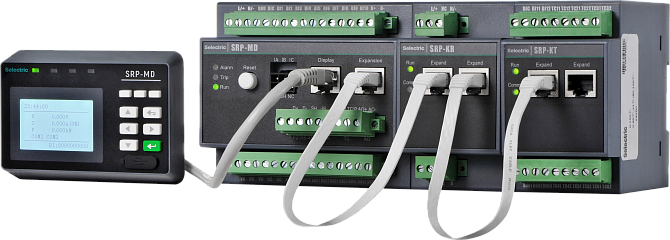

Реле защиты двигателя Selectric SRP-MD AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 1OxDI(24В DC), 5xDO; 1хAO(4-20мА DC); 2xPROFINET и 1xRS-485; DO2(НЗ); LCD Монохромный;
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MD-E6A5AAFB-B
Применение
Для двигателя
Напряжение питания
95-250 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
2 порта Ethernet (Profinet) и 1 порт RS-485
Количество дискретных и аналоговых входов/выходов
10 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход PTC/NTC для измерения температуры
Цена:
61 876 ₽
Реле защиты двигателя Selectric SRP-MD AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 1OxDI(24В DC), 5xDO; 1хAO(4-20мА DC); 2xEthernet TCP и 1xRS-485; DO2(НЗ); LCD Монохромный;
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MD-E6A5AAEB-B
Применение
Для двигателя
Напряжение питания
95-250 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
2 порта Ethernet (TCP) и 1 порт RS-485
Количество дискретных и аналоговых входов/выходов
10 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход PTC/NTC для измерения температуры
Цена:
61 876 ₽
Реле защиты двигателя Selectric SRP-MD AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 1OxDI(24В DC), 5xDO; 1хAO(4-20мА DC); 2xPROFIBUS DP; DO2(НЗ); LCD Монохромный;
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MD-E6A5AADB-B
Применение
Для двигателя
Напряжение питания
95-250 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
2 порта PROFIBUS DP
Количество дискретных и аналоговых входов/выходов
10 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход PTC/NTC для измерения температуры
Цена:
61 876 ₽
Реле защиты двигателя Selectric SRP-MD AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 1OxDI(24В DC), 5xDO; 1хAO(4-20мА DC); 1xPROFIBUS DP и 1xRS-485; DO2(НЗ); LCD Монохромный;
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MD-E6A5AACB-B
Применение
Для двигателя
Напряжение питания
95-250 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт PROFIBUS DP и 1 порт RS-485
Количество дискретных и аналоговых входов/выходов
10 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход PTC/NTC для измерения температуры
Цена:
61 876 ₽
Реле защиты двигателя Selectric SRP-MD AC 230В/400В/690В; Un=230В AC/DC; 50Гц; 1OxDI(24В DC), 5xDO; 1хAO(4-20мА DC); 2хRS-485; DO2(НЗ); LCD Монохромный;
Номинальное напряжение, В
от 220 до 400 В / от 380 до 690 В L-L; 50 Гц
Код
SRP-MD-E6A5AABB-B
Применение
Для двигателя
Напряжение питания
95-250 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
2 порта RS-485
Количество дискретных и аналоговых входов/выходов
10 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход PTC/NTC для измерения температуры
Цена:
61 876 ₽

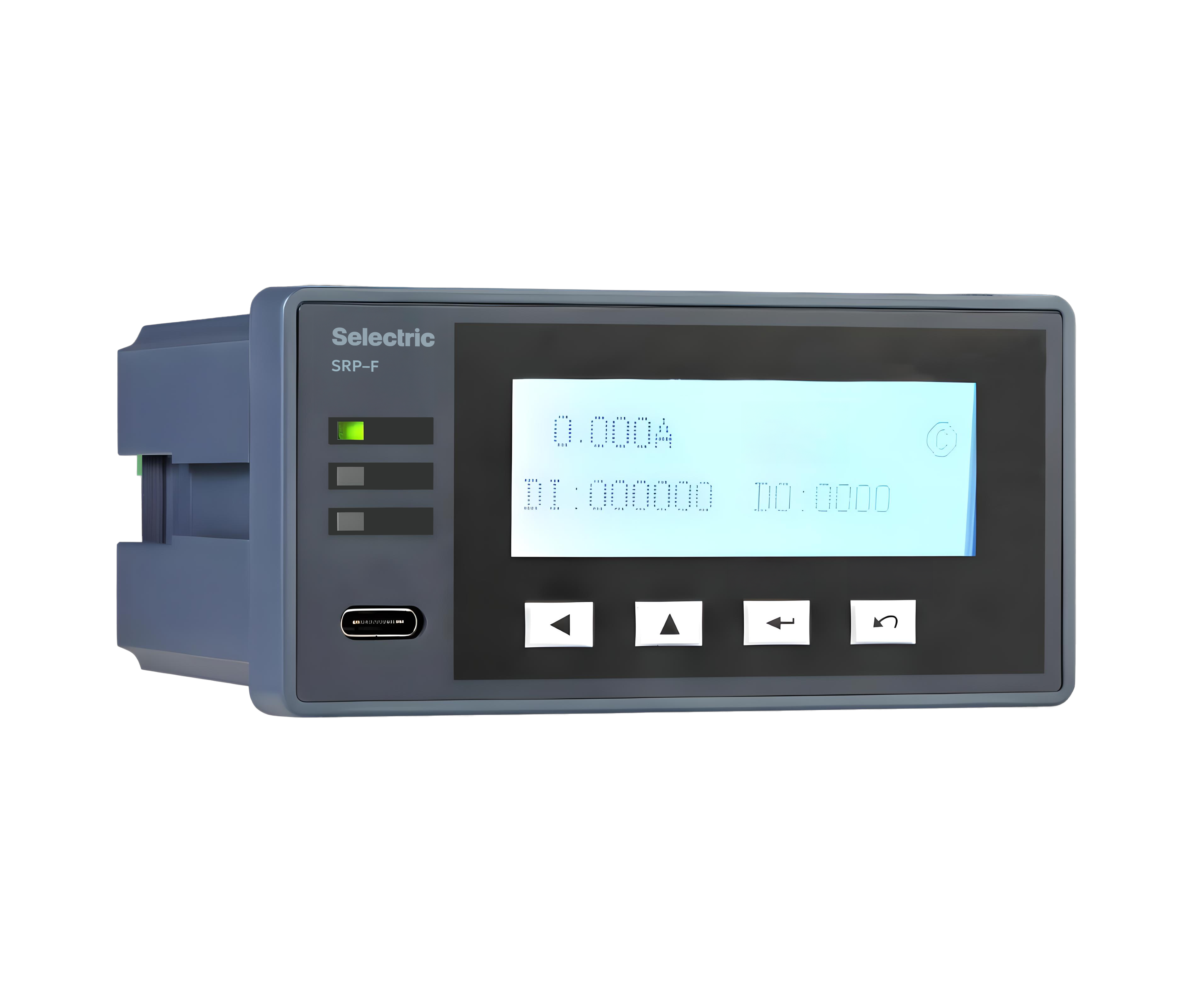

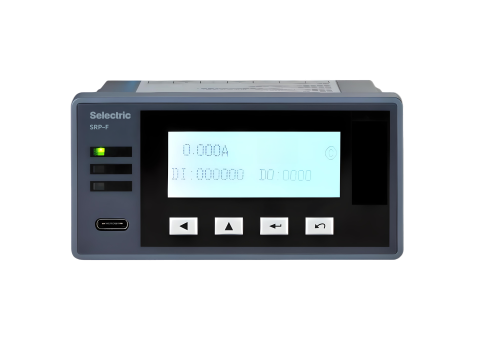

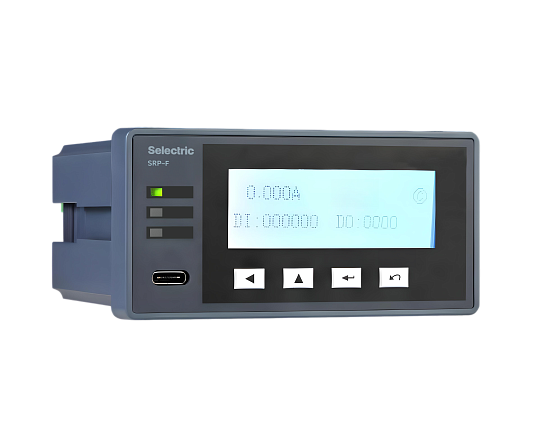

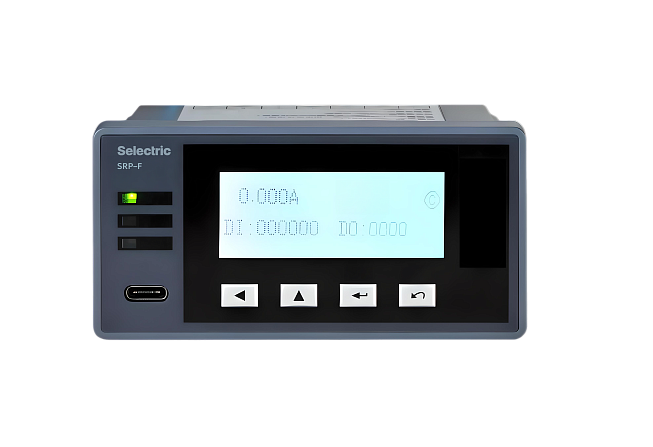

Реле защиты фидера Selectric SRP-F AC 400В/690В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+1T+1хRS-485(доп. канал); DO2(НЗ);
Номинальное напряжение, В
от 380 до 690 В L-L; 50 Гц
Код
SRP-F-E625AACB
Применение
Для фидера
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 3 входа NTC для измерения температуры
Цена:
31 138 ₽
Реле защиты фидера Selectric SRP-F AC 400В/690В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+3T; DO2(НЗ);
Номинальное напряжение, В
от 380 до 690 В L-L; 50 Гц
Код
SRP-F-E625AAEB
Применение
Для фидера
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 3 входа NTC для измерения температуры
Цена:
31 138 ₽
Реле защиты фидера Selectric SRP-F AC 230В/400В; Un=230В AC/DC, 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+1T+1хRS-485(доп. канал); DO2(НЗ);
Номинальное напряжение, В
от 220 до 240 В L-N / от 380 до 415 В L-L ; 50 Гц
Код
SRP-F-E325AACB
Применение
Для фидера
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485 + дополнительный 1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 1 вход NTC для измерения температуры
Цена:
31 138 ₽
Реле защиты фидера Selectric SRP-F AC 230В/400В; Un=230В AC/DC; 50Гц; 8xDI(24В DC), 5xDO; 1AO+1R+3T; DO2(НЗ);
Номинальное напряжение, В
от 220 до 240 В L-N / от 380 до 415 В L-L; 50 Гц
Код
SRP-F-E325AAEB
Применение
Для фидера
Напряжение питания
88-264 В AC/DC; 47-440 Гц
Степень защиты IP
40
Связь
1 порт RS-485
Количество дискретных и аналоговых входов/выходов
8 цифровых входа DI (24В DC); 5 релейных выхода DO (DO2 НЗ); Аналоговый выход 0/4–20 мА; Вход измерения остаточного(утечки) тока Ir; 3 входа NTC для измерения температуры
Цена:
31 138 ₽
Датчик тока основного измерения Selectric SRP-MTA-800A-T 160~400кВт; 320A~800A; 75мм; однофазный
Код
SRP-MTA-800A-T
Номинальный ток датчика тока, А
800
Коэффициент трансформации
800 А/ 1,25 В
Исполнение
Однофазный в литом корпусе
Внутренний диаметр, мм
75
Цена:
4 272 ₽
Датчик тока основного измерения Selectric SRP-MTA-400A-T 120~200кВт; 240A~400A; 55мм; однофазный
Код
SRP-MTA-400A-T
Номинальный ток датчика тока, А
400
Коэффициент трансформации
400 А/ 1,25 В
Исполнение
Однофазный в литом корпусе
Внутренний диаметр, мм
55
Цена:
2 133 ₽
Датчик тока основного измерения Selectric SRP-MTA-300A 50.0~150кВт; 100A~300A; 30мм; трехфазный
Код
SRP-MTA-300A
Номинальный ток датчика тока, А
300
Коэффициент трансформации
300 А/ 1,25 В
Исполнение
Трехфазный в литом корпусе
Внутренний диаметр, мм
30
Цена:
3 963 ₽
Датчик тока основного измерения Selectric SRP-MTA-100A 12.5~50.0кВт; 25A~100A; 30мм; трехфазный
Код
SRP-MTA-100A
Номинальный ток датчика тока, А
100
Коэффициент трансформации
100 А/ 1,25 В
Исполнение
Трехфазный в литом корпусе
Внутренний диаметр, мм
30
Цена:
3 089 ₽
Датчик тока основного измерения Selectric SRP-MTA-25A 2.2~12.5кВт; 5A~25A; 20мм; трехфазный
Код
SRP-MTA-25A
Номинальный ток датчика тока, А
25
Коэффициент трансформации
25 А/ 1,25 В
Исполнение
Трехфазный в литом корпусе
Внутренний диаметр, мм
20
Цена:
2 564 ₽
Датчик тока основного измерения Selectric SRP-MTA-5A 0.4~2.2кВт; 1A~5A; 10мм; трехфазный
Код
SRP-MTA-5A
Номинальный ток датчика тока, А
5
Коэффициент трансформации
5 А/ 1,25 В
Исполнение
Трехфазный в литом корпусе
Внутренний диаметр, мм
10
Цена:
1 807 ₽
Датчик тока основного измерения Selectric SRP-MTA-1A до 0.4кВт; 0.2A~1A; 10мм; трехфазный
Код
SRP-MTA-1A
Номинальный ток датчика тока, А
1
Коэффициент трансформации
1 А/ 1,25 В
Исполнение
Трехфазный в литом корпусе
Внутренний диаметр, мм
10
Цена:
1 690 ₽
Комплект проводов МТА, черный, 2М с разъемами для подключения к однофазным датчикам тока серии SRP-МТА 400/800A на номинальное напряжение 1,25В
Код
190012065
Цена:
3 021 ₽
